溅射靶材晶体尺寸和晶体方向对大面积镀膜的影响
发布时间：2022-09-19 作者：材料类科研服务平台 阅读量：648
靶材形状、纯度、密度、孔隙率、晶粒尺寸和结合质量对大面积镀膜的质量和溅射率有很大影响。今天我们分享溅射靶的晶体尺寸和晶体方向对大面积镀膜的影响。
溅射靶材粒径对大面积镀膜的影响

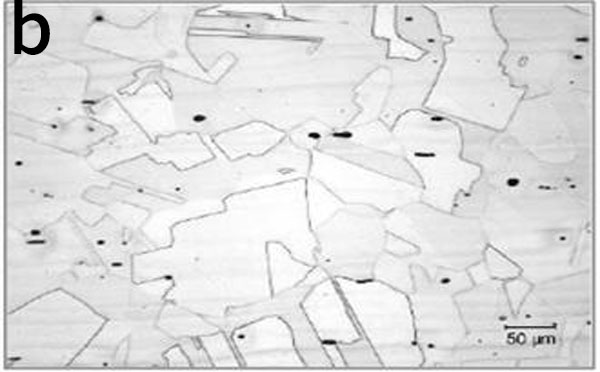

对于相同成分的靶材，晶粒尺寸较小的靶材的沉积速度快于晶粒尺寸较大的靶材。这是因为晶界在溅射过程中更容易受到攻击。晶界越多，成膜越快。晶粒尺寸的大小影响飞溅速度，影响薄膜质量。晶粒尺寸对均匀性的影响很小。结果表明，采用相同制备工艺制备的四种同种材料的金属靶材，通过不同的热处理时间，晶粒尺寸从0.5 mm变化到3.3 mm。发现薄膜的均匀性没有差异。因此，晶粒尺寸对薄膜均匀性的影响很小或没有影响。然而，晶粒尺寸的均匀性将直接影响成膜的均匀性。考虑到靶材的连续消耗，除了靶材同层的均匀性外，还要考虑靶材厚度方向的均匀性，不同截面的晶粒尺寸尽量一致，以保证均匀性不同时期的成膜情况。图 1、2显的 NiCr 溅射靶材的微观结构比较。从晶相照片可以看出，靶材a的晶粒尺寸和均匀度均优于靶材b，溅射薄膜对应的靶材a质量更高。并且不同截面的晶粒尺寸应尽可能一致，以保证不同时期成膜的均匀性。
在一般多晶体中，每个晶粒有不同于邻晶的结晶学取向，从整体看，所有晶粒的取向是任意分布的；某些情况下，靶材的晶粒在不同程度上会围绕某些特殊的取向排列，就称为择优取向或简称织构。对于具有晶粒择优取向的靶材来说，在靶材溅射过程中，低能离子不能直接从固体表面溅出原子，而是将动量传递给被碰撞的原子，引起晶格原子链碰撞。这种碰撞会沿着晶格的各个方向进行，但以原子晶格排列紧密的顺序为有效。因此，靶材表面的原子很容易沿着原子排列近的方向溅射出去。靶材的晶向对溅射速率和膜厚均匀性有显注影响，我们可以通过改变靶材的晶体结构来提高溅射速率和成膜质量。例如，膜厚偏差可以从10%降低到5%。不同的材料具有不同的晶体结构，因此应采用不同的成型和热处理的方法对其进行加工，以使靶材具有佳的晶体取向，借以提高成膜率和成膜质量。
[免责声明]本站文章部分为原创，其余仅做网络公开资料的翻译、归纳和整理，不属于商业用途，仅用于读者信息分享，供读者学习参考，不对文章内容的真实性、合法性、准确性、有效性、完整性等提供保证及负责，且不对读者提供任何投资及应用建议。本站尊重知识产权，因整理资料所需，文中引用部分有来源于第三方公开的数据、图片等内容的，如有版权的则其所属的知识产权归属原作者，本站文章凡有引用的内容均在文末标注了原文出处或者原作者，若版权所有者认为文章涉嫌侵权或其他问题，请联系我方（联系电话：0731-86393472）及时处理。本站提供技术方面的文章不用于商业仅供大家学习参考，力求数据严谨准确，但因受时间及人力限制，文章内容难免有所纰漏，如有重大失误失实，敬请不吝赐教批评指正。本站原创文章版权归本网站所有，转载请联系本站，本站拥有对此声明的终解释权。
