流动性是金属粉末用于3D打印的重要性能指标。激光熔融（SLM）、电子束熔化（EBM）、激光近净成形(LENS)等工艺对金属粉末的流动性要求很高。在这里，我们分享常用的粉末流动性霍尔流量法的测试方法。

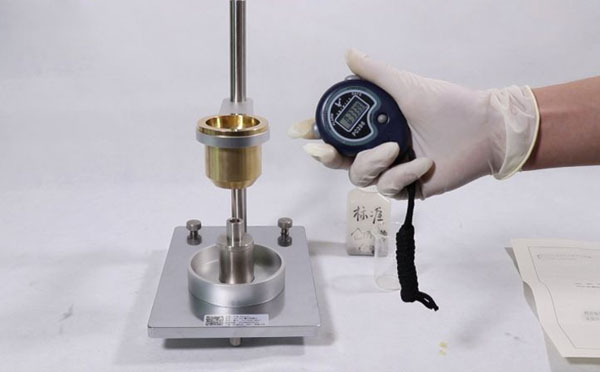

霍尔流速法用50g金属粉末流过指定孔径的标准漏斗所需的时间表示。主要标准是ASTM b213-2017和GB/T 1482-2010。两种测试方法如下。 GB/T 1482-2010标准：适用范围：可以使用孔径为2.5mm的标准漏斗自由流动的粉末。
取样：取至少200克的样品并将其分成三部分。
漏斗：漏斗由非磁性和耐腐蚀的金属材料制成，孔径为2.5mm。
测试步骤：1）称取一个50g样品，至±精度0.1g。
2）用手指堵住漏斗底部的孔，然后将样品倒入漏斗中。请注意，粉末必须填充漏斗底部的完整孔。
3）打开漏斗孔，开始定时，重复三次平均算术值，精确到0.2S。
4）当粉末不流动时，点击漏斗使粉末流动。如果粉末即使这样也不流动，则应认为粉末没有流动性。
ASTM B213-2017漏斗：表面粗糙度为ra=0.4×10-6m，底孔为10英寸（2.54mm粗糙度）。
测试步骤：方法1 - 从固定粉末开始测量流量（静态流动法）1）称取50.0克粉末，用干净的称量板作为样品。
2）用干手指堵住底部排水孔，将50.0g粉末倒入漏斗中心。避免敲击、振动或移动漏斗。
3）打开计时器，同时将手指移动到孔下。
4） 如果粉末停止流动，请点击漏斗的边缘。但是，不允许用金属丝或其他工具敲击漏斗或进一步搅拌或搅拌漏斗中的粉末。
5）记录流动时间至0.1秒。
6）多次测量（每次测量重新取50.0g样品），应取平均值。
方法 2 - 使用动态粉末流动进行测量（动态流动法）1）将空容器直接放在排水孔下方。
2）使用干净的称量板称取50.0g粉末作为样品。
3）将50.0g粉末样品倒入漏斗中心，并在粉末流出孔口时打开计时器。
4）记录流动时间至0.1秒。
5）多次测量（每次测量重新取50.0g样品），取平均值。
鑫康是中国的优质金属粉末供应商，使用专有的等离子雾化技术制备粉末。它生产的金属粉末球形度高，可以保证每批粉末的良好流动性（霍尔流量<35S/50g）。
关于金属粉末流动性能如何测试介绍，希望以上概述对您有所了解，了解材料不迷路，请收藏我们的网站鑫康新材料https://www.xk-materials.cn/。
[免责声明]本站文章部分为原创，其余仅做网络公开资料的翻译、归纳和整理，不属于商业用途，仅用于读者信息分享，供读者学习参考，不对文章内容的真实性、合法性、准确性、有效性、完整性等提供保证及负责，且不对读者提供任何投资及应用建议。本站尊重知识产权，因整理资料所需，文中引用部分有来源于第三方公开的数据、图片等内容的，如有版权的则其所属的知识产权归属原作者，本站文章凡有引用的内容均在文末标注了原文出处或者原作者，若版权所有者认为文章涉嫌侵权或其他问题，请联系我方（联系电话：0731-86393472）及时处理。本站提供技术方面的文章不用于商业仅供大家学习参考，力求数据严谨准确，但因受时间及人力限制，文章内容难免有所纰漏，如有重大失误失实，敬请不吝赐教批评指正。本站原创文章版权归本网站所有，转载请联系本站，本站拥有对此声明的终解释权。
